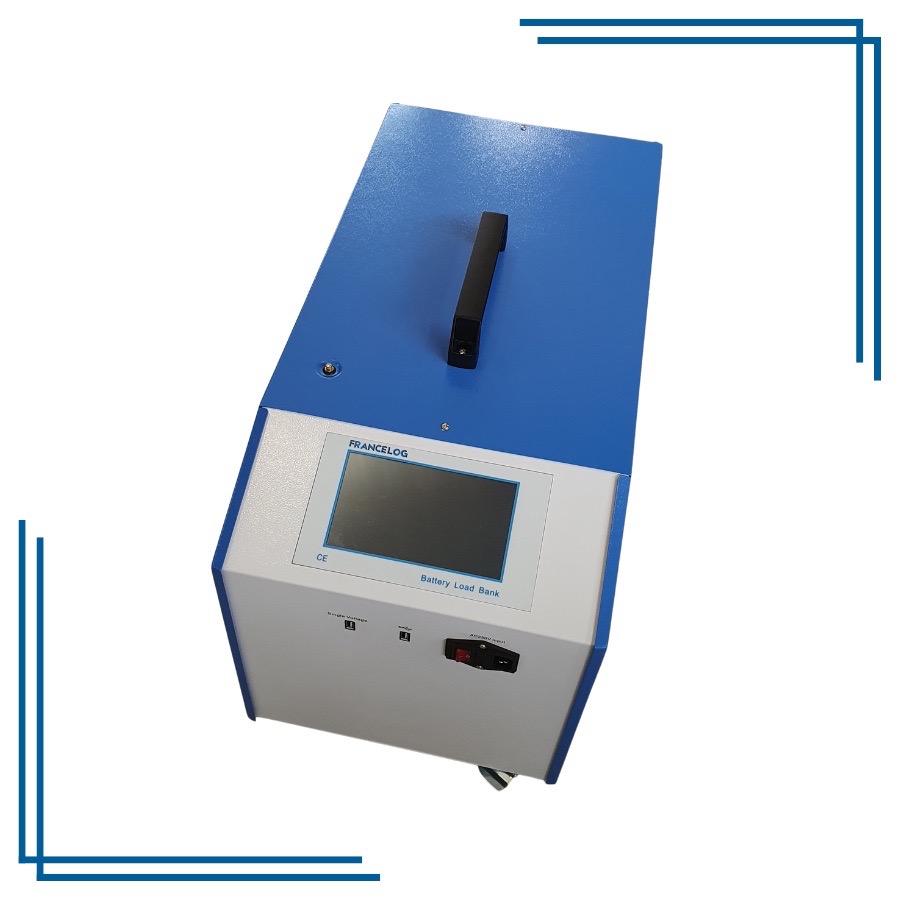

Banc de Charge et de Decharge de Batteries - MCDB 100

Automate géré par micro contrôleur avec afficheur LCD rétroéclairé, led de signalisation (décharge, défaut,…), touches de fonction et menus déroulants, permettant d’exécuter les opérations suivantes :

• Sélection du nombre de batterie.
• Sélection du type de batterie : Plomb ou Nickel Cadnium.
• Détection automatique de la tension de batterie (2V à 14V).
• Réglage de la tension par pas de 0,1V.
• Réglage du courant par pas de 0,1A.
• Réglage du temps de 1 minute à 10 heures.
• Commande de début et fin de test avec led de signalisation.
• Mesure :
  • du courant (précision 0,1A),
  • de la tension (précision 0,1V)
  • et du temps écoulé.
• Calcul des ampères-heure déchargés.
• Sortie RS232.

• Module déchargeur :
  • Dispositif électronique permettant la régulation du courant de décharge.
  • Courant de décharge de 1A à 8A par pas de 0,01A.
  • Décharge à courant constant.
  • Précision de la régulation : 0,1A + 1 digit.
• Module chargeur :
  • Sélection du nombre de batteries.
  • Sélection du type de la batterie (Pb ou NiCd).
  • Régulation automatique de la charge.
  • Précision de la régulation en charge : 0,1A et 0,1V.

• Protection :
  • Bouton Arrêt d’urgence.
  • Protection contre les surcharges électriques et thermiques.
  • Contrôle de la tension de fin de décharge et de charge.
  • Arrêt du test si détection d’un problème.
• Connectique :
  • Sortie sur bornes de sécurité Ø4mm.
  • Câbles 2 x 2m – 2,5mm² équipés de fusibles et pinces de raccordement.

• Références :
  • MCDB100/4 : 4 Batteries simultanées.
  • MCDB100/3 : 3 Batteries simultanées.
  • MCDB100/2 : 2 Batteries simultanées.
  • MCDB100/1 : 1 Batterie.
• Options :
  • Autres gammes de tensions ou de courants sur demande.
  • MDBSWIN : Logiciel de pilotage et d’acquisition des mesures et de visualisation des courbes de décharges.
